Bardage bois : le manuel de pose

Afin d’aborder sereinement la pose du bardage et de garantir son esthétisme et sa pérennité, nous avons conçu ce manuel pour vous accompagner.
Véritable compilation de nos conseils techniques, des bonnes pratiques et du DTU afférent aux bardages bois, il permet de répondre à la plupart des questions techniques qui se posent.

Principes de base pour la pose des bardages Silverwood

  • Les lames de bardages bois massif Silverwood sont conçus pour répondre aux exigences du DTU 41.2 « Revêtements extérieurs en bois ».
  • Leur pose doit respecter les règles de mise en oeuvre définies par ce DTU ainsi que nos préconisations particulières.
  • Les bardages doivent être stockés à l’abri sur chantier, en pile aérée, dégagés du sol à l’abri des projections et des fortes variations de température et d’humidité.
  • En cas de doute ou pour plus de détails, n’hésitez pas à vous renseigner auprès de votre distributeur et à consulter le DTU 41.2.

Domaines d'emploi

  • Revêtement extérieur sur parois verticales maçonnées (DTU 20.1), Béton (DTU 21 – DTU 23.1) ou Ossature Bois (DTU 31.2).
  • Constructions neuves, extensions, surélévations, rénovations.
  • Habitats individuels ou collectifs, aménagements urbains.
  • Isolation Thermique par l’Extérieur (ITE) sous bardage rapporté.

Les étapes de pose du bardage bois Silverwood

1 Poser le film pare-pluie

  • La pose d’un film pare-pluie n’est pas obligatoire sur les parois déjà étanches en béton ou en maçonnerie enduite.
  • Pour les structures en ossature bois, la nécessité ou non d’un pare-pluie est précisée dans le DTU 31.2 ainsi que les détails de sa mise en oeuvre.

2 Fixer l'ossature secondaire

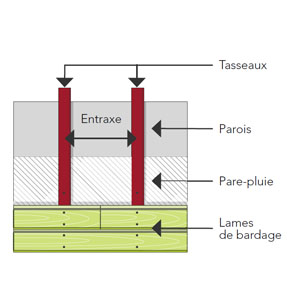

Le réseau de tasseaux ou chevrons constitue l’ossature secondaire pour la pose du bardage.


CLASSE D'EMPLOI
Les tasseaux et chevrons doivent impérativement être préservés Classe 2 minimum.


SECTION ET ENTRAXE

  • La section minimale des tasseaux est de 22 x 40 mm pour entraxe 400 mm maximum.
  • La section minimale des tasseaux est de 27 x 40 mm pour entraxe 650 mm maximum.

Dans tous les cas, l’épaisseur minimale du tasseau doit être au moins égale à la longueur d’ancrage minimale requise pour la fixation des lames.


FIXATION
Les fixations de l’ossature secondaire doivent impérativement être en inox ou en acier galvanisé à chaud classe B.

  • Pour les tasseaux : fixations par vis à bois, pointes annelées ou torsadées ou agrafes à branches divergentes.
  • Pour les chevrons : fixations par chevilles ou par pattes équerres.


LAME D’AIR
Aménager une lame d’air ventilée est obligatoire et indispensable pour la pérennité du bardage.

  • Épaisseur nominale minimale de la lame d’air = 20 mm.
  • Le débit minimal en tout point de la lame d’air est de 50 cm² par mètre linéaire de bardage. S’il y a plusieurs étages, soit le débit de la lame d’air est augmenté, soit il est nécessaire de la fractionner.
  • La lame d’air est correctement ventilée si elle dispose d’une entrée (ventilation basse) et d’une sortie (ventilation haute) directement vers l’extérieur. Ceci afin de permettre une bonne circulation du flux d’air sans entrave.

3 Poser les lames de bardage

Les lames de bardage Silverwood sont marquées CE.

CLASSE D’EMPLOI

  • Dans les conditions générales, les bardages doivent répondre à la classe d’emploi 3.1.
  • La classe d’emploi exigée est définie en fonction de la conception du profil, de son épaisseur et des conditions climatiques du lieu de pose. Voir notre Cahier Technique.
  • La présence d’aubier est proscrite sur la face visible des lames de bardage en Classe 3.1.


HUMIDITÉ DE MISE OEUVRE

  • L’humidité maximale au moment de la pose ne doit pas dépasser 19% pour les résineux.
  • Il est impératif de mettre en oeuvre les lames en veillant à ce que leur humidité soit la plus proche possible de l’humidité d’équilibre du site. Retrouvez tous les détails dans le DTU 41.2.


JONCTION EN BOUT DES LAMES
Les bardages Silverwood s’assemblent par rainure et languette en bout. Grâce à ce rainage en bout, la jonction des lames peut se trouver entre 2 tasseaux.
Pour les quelques profils de lames qui n'ont pas de rainure et languette en bout ou en cas de coupe, la jonction doit se faire sur un tasseau.


FIXATION

  • La fixation des lames de bardage Silverwood se fait par pointe inox. Nous déconseillons la pose de nos bardages par vis.
  • Le nombre de pointes et leur emplacement dépendent de la largueur utile des lames de bardages.
  • L’ancrage minimal des pointes et leur diamètre sont définis dans le tableau ci-dessous.

La longueur minimale de la pointe = épaisseur de la lame de bardage + ancrage.
Il est nécessaire d’adapter l’épaisseur des tasseaux ou chevrons pour assurer l’ancrage minimal requis.

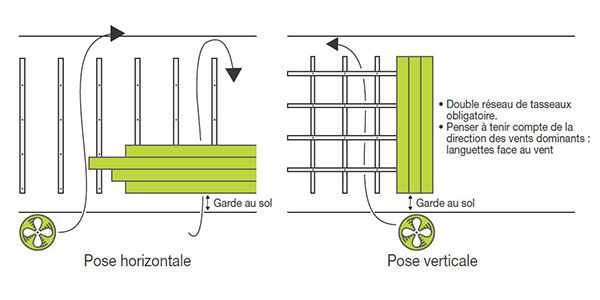

Sens de pose

Sens de pose

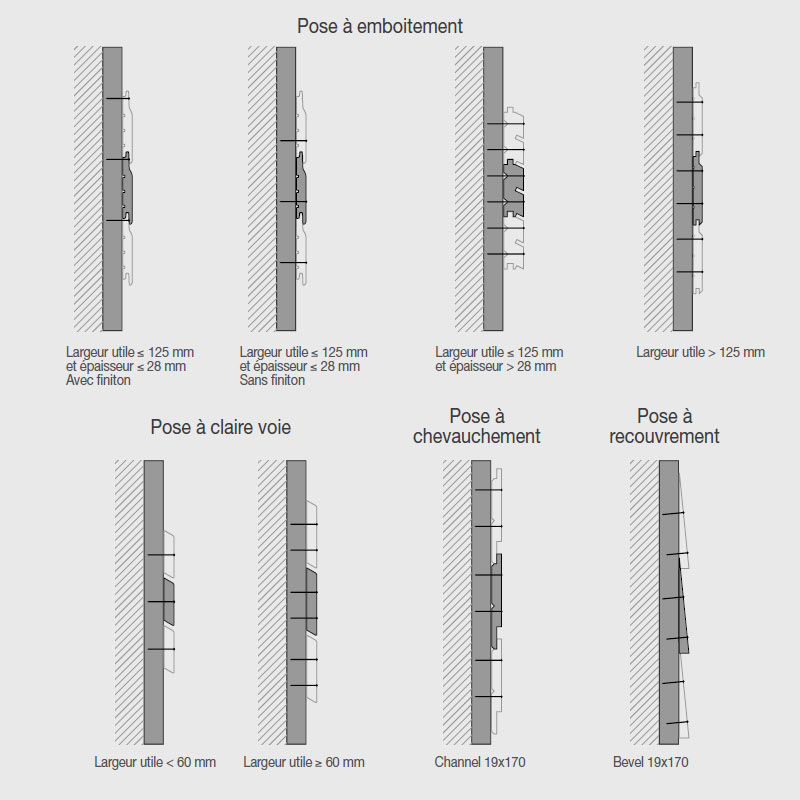

Types de pose de bardages

Types de pose de bardage



Caractéristiques de la fixation selon celles de l'ouvrage

Caractéristiques de l’ouvrage Pointe non lisse
Hauteur Zones de vent Rugosité diamètre nominal mini "d" diamètre nominal mini "dh" Encrage mini
H ≤ 10 m 1 et 2 Toutes zones 2.5  mm 5 mm 25 mm
3 et 4 IIIb et 4 2.5  mm 5 mm 25 mm
0, II, et IIIa 2.5  mm 6 mm 30 mm
10 m < H ≤ 28 m 1 et 2 II, IIIa, IIIb, et 4 2.5  mm 5 mm 25 mm
0 2.5  mm 5 mm 35 mm
1 et 2 IIIb, et 4 2.5  mm 5 mm 25 mm
0, II, et IIIa 2.5  mm 7 mm 35 mm

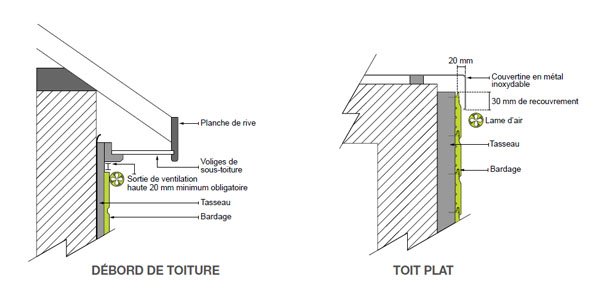

VENTILATION HAUTE

La sortie haute de la lame d’air doit être protégée par couvertine, débord de toiture ou appui de baies. Dans tous les cas, la ventilation haute doit se faire directement vers l’extérieur avec un dispositif de protection qui assure un recouvrement du bardage de 30 mm minimum.

Bardage ventilation haute

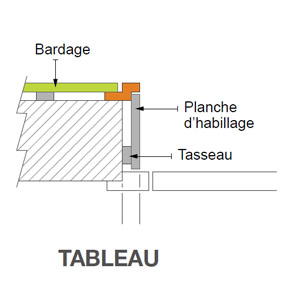

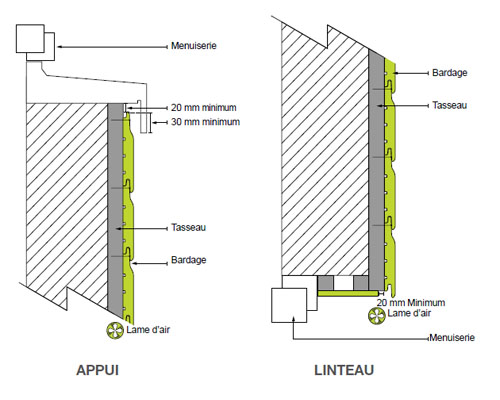

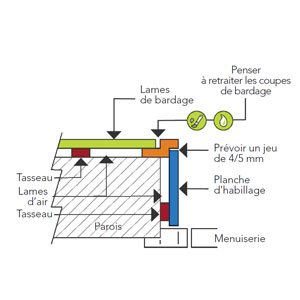

HABILLAGE DES MENUISERIES

Les schémas ci-dessous sont donnés à titre d’exemple.

Habillage menuiserieHabillage menuiserie

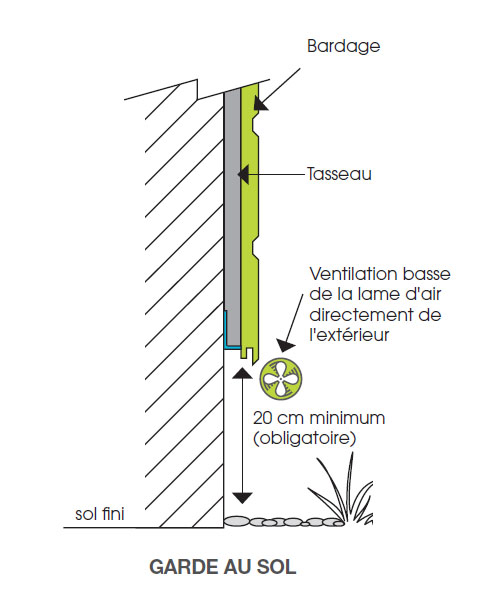

VENTILATION BASSE ET GARDE AU SOL Garde au sol

  • L’entrée basse de la lame d’air doit se faire directement de l’extérieur.
  • La pose du bardage doit se faire avec une garde au sol de 20 cm minimum par rapport au sol fini (distance après la pose de la terrasse, du gravier…).



RETRAITEMENT ET FINITION DES COUPES

  • Toutes les coupes des bardages préservés doivent être retraitées, même si elles ne sont pas visibles après la pose.
  • Les coupes des Bardages Couleur doivent être retraitées et repeintes.
  • Les produits de retraitement des coupes et nos peintures sont disponibles pour l’ensemble de nos bardages.

POUR VOUS AIDER...
QUANTITÉ DE TASSEAUX ET DE POINTES

ENTRAXE TASSEAUX

QUANTITÉ APPROXIMATIVE DE

TASSEAUX PAR M²*

 NOMBRE APPROXIMATIF DE POINTES PAR M²
FIXATION PAR 1 POINTE FIXATIONS PAR 2 POINTES
40 cm 2,60 ml 21 40
65 cm 1,60 ml 13 25

*Simple réseau de tasseaux en pose horizontale.

ACCESSOIRES DE POSE

BARDAGES BOIS MASSIF

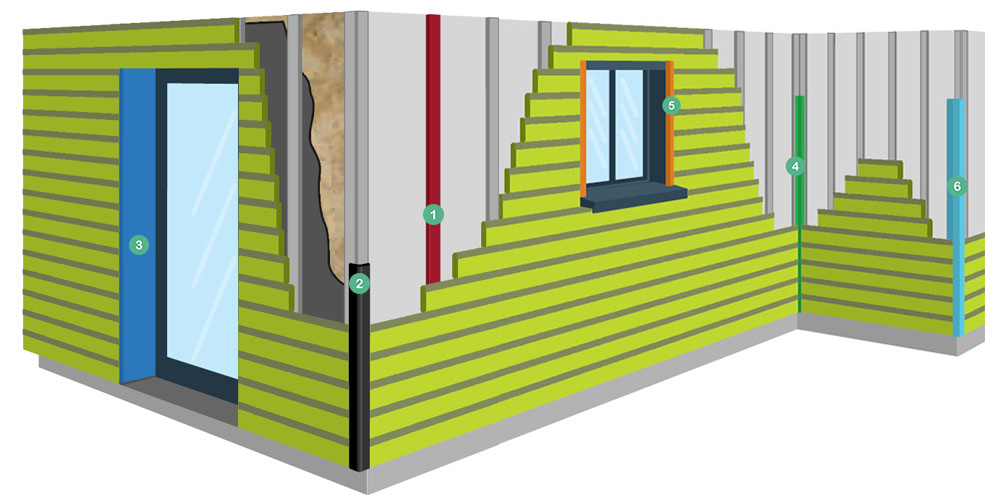

Emplacements des accessoires bardage

1- TASSEAUX/CHEVRONS

Constituent l’ossature secondaire nécessaire à la pose des lames de bardages.

Tasseaux et chevrons

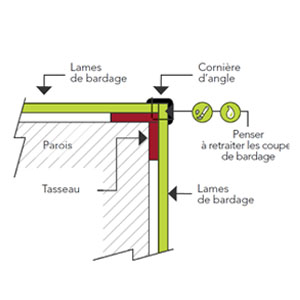

2- CORNIÈRES D’ANGLE

Permettent d’habiller les angles sortants dans la même couleur que les lames de bardages.

Cornières d'angle



3- PLANCHES D’HABILLAGE
Permettent d’habiller les linteaux et les encadrements d’ouverture dans la même couleur que les lames de bardages.

Planches d'habillage

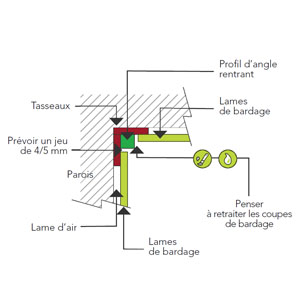

 4- PROFILS D’ANGLE RENTRANT

Donnent la possibilité de marquer l’angle en utilisant pour l’accessoire une couleur différente de celle des lames de bardage.

Profils d'angle rentrant

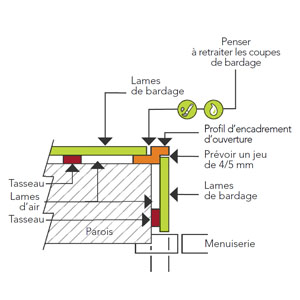

5- PROFILS D’ENCADREMENT D’OUVERTURE

Assurent la protection des lames de bardage au niveau des raccords de menuiseries.

Profils d'encadrement d'ouverture

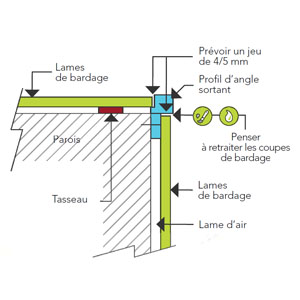

6- PROFILS D’ANGLE SORTANT

Se posent en fixation cachée. Ils donnent la possibilité de marquer l’angle en utilisant pour l’accessoire une couleur différente de celle des lames de bardage.

Profils d'angle sortant



ESSENCE PRÉSERVATION ET FINITION
  SAPIN DU NORD RED CEDAR* MÉLÈZE*



DOUGLAS*



PIN DU NORD

 PRÉSERVÉ ET PEINT EN USINE SANS FINITION
PRÉSERVÉ VERT		 SANS FINITION
PRÉSERVÉ MARRON

SANS FINITION
PRÉSERVÉ PATINE OU
ORIGINEL
1- Tasseaux et chevrons 22 x 45 / 27 x 45 / 27 x 65 / 45 x 45 mm       22 x 45 / 27 x 45 mm

●

(Classe 3.1)

●

(Classe 3.1)

●

(Classe 3.1)
2- Cornières d'angle 55 x 55 mm 45 x 45 mm 45 x 45 mm 45 x 45 mm 43 x 43 mm (Thermowood) ● ● ● ●
3- Profils d'angle sortant 44 x 92 / 52 x 92 mm 44 x 92 mm 44 x 92 mm 44 x 92 mm     ● ●
4- Profils d'encadrement d'ouverture 44 x 72 mm 44 x 72 mm 44 x 72 mm 44 x 72 mm     ● ●
5- Planches pour habillage 21 x 220 mm 20 x 195 mm       ● ● ●

 * Les cornières en essence naturellement durable sont vendues non préservées ou en finition saturateur pour la gamme PROTECT
